实验名称：惠斯通电桥测电阻

[实验目的]

1.了解电桥测电阻的原理和特点

2.学习自搭电桥测未知电阻

3.学习用箱式电桥测未知电阻，了解电桥灵敏度和等级指数等技术参数。



[实验原理]

当电桥平衡时根据欧姆定律有 ，其中C称为倍率或比率

自搭电桥用交换法来测量，可以避免由的误差对 的引入误差。

 [实验仪器]

稳压电源、滑线变阻器、检流计、板式电桥、电阻箱、QJ-23A箱式电桥、待测电阻、开关、导线



[实验步骤]

1.用自搭电桥测量

1）自搭电桥， 。在接通电源之前应使滑线变阻器的电阻最大，并对检流计做指零调整。

2）用交换法测电阻。调节电阻箱使电桥达到初步平衡，然后调整滑线变阻器的阻值为最小以提高电桥的灵敏度，继而细调电阻箱使电桥达到精确平衡，记下示值 。然后用交换法测得 ，填入表格。

2.用箱式电桥测量及他们的串联、并联电阻。

1）接入电源和待测电阻

2）选择合适的比率和初始值，比率选择以保证测量值有4位有效数字为原则。

3）细调标度盘使电桥平衡，记下标度盘的示值，填入表格。



 [注意事项]

1.    箱式电桥使用时，不能将B、G长时间同时按下。

2.      在自搭电桥测电阻时，按照先粗后细的原则。

3.老师查线后再合上开关。

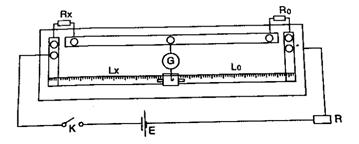

图2   自搭电桥连线图

[数据表格]

1、  自搭电桥



[数据处理]



  （ 是某档位的准确度级别）

2、箱式电桥



[数据处理]

 （极限误差的绝对值）



其中C为等级指数，R_N选择 档时取10 ，选择档时取1 ，

待测电阻的阻值



[分析讨论]



1、  分析采用交换法测量是如何减小误差的。



2、  分析用惠斯通电桥测电阻时误差产生的原因。
